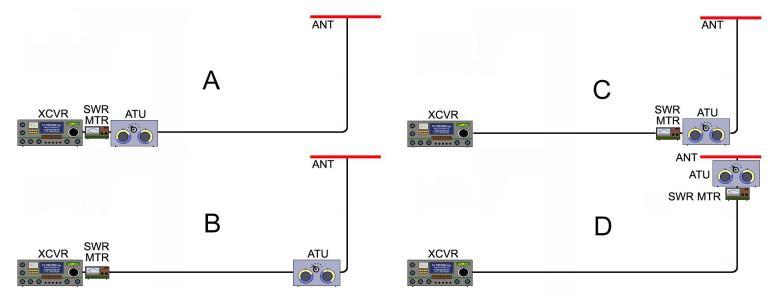

塔上某天线通过 50 欧馈线连至 50 欧输出阻抗的收发信机。现需要在天线电路中串入天线调谐器 ATU 和通过式驻波功率计 M 对天线的匹配情况进行补偿和监测。有四种方案可选：1：ATU 和 M 都在塔顶；2：ATU 和 M 都在塔底；3：ATU 在塔底，M 在机房；4：ATU 和M 都在机房。ATU 完成调谐时，若按天线系统整体效率从高到低为序，各方案可排列为：

天线调谐器（ATU）的作用是将不匹配的阻抗转换为50欧姆，从而使发射机能够满功率输出。但ATU只能改善其输入端（靠近发射机侧）到发射机之间线路的驻波比，无法改变其输出端到天线之间馈线上的高驻波状态。 馈线在传输射频信号时存在固有损耗，当馈线上存在高驻波时，能量会在馈线中来回反射，导致热损耗显著增加。因此，ATU越靠近天线，处于高驻波状态的馈线段就越短，额外产生的馈线损耗就越小，系统整体发射效率就越高。 方案1将ATU置于塔顶直接连接天线，整条主馈线都在低驻波状态下工作，效率最高；方案4将ATU放在机房，整条馈线都处于高驻波状态，损耗最大、效率最差；方案2和3把ATU放置于中间位置（塔底），效率居中。驻波功率计（M）作为被动监测设备，其位置对系统整体效率的影响微乎其微。
